尼科旋启式双瓣对夹止回阀
详情信息
尼科NIKO（中国）办事处-江苏尼科阀业有限公司提供【旋启式双瓣对夹止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。
尼科对夹双瓣旋启式止回阀概述：
尼科H76W对夹双瓣旋启式止回阀又称蝶式止回阀，由阀体、阀瓣、阀杆及弹簧等零件组成，蝶式止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
尼科对夹双瓣旋启式止回阀参数：
公称通径：DN40-DN1200(1-1/2"~48")
公称压力：1.6Mpa-25Mpa(150LB-2500LB)
适用温度：-20℃～425℃
适用介质：水、油品、蒸汽
阀体材质：碳钢、不锈钢
连接方式：对夹法兰连接
①设计制造：APl594；AP 6D；JB/T8937
②结构长度：API594；APl60；DlN3202；JB/T8937
③压力温度：ANsIBl6.34；DlN2401；GB/T 9124；HG20604；HG20625；SH3406；JB/T74
④试验检验：AP 598；JB/T 9092
尼科对夹双瓣旋启式止回阀特性：
结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，水平管道或垂直管道均可使用，安装方便。
尼科H76W对夹双瓣旋启式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
尼科对夹双瓣旋启式止回阀概述：
尼科H76W对夹双瓣旋启式止回阀又称蝶式止回阀，由阀体、阀瓣、阀杆及弹簧等零件组成，蝶式止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
尼科对夹双瓣旋启式止回阀参数：
公称通径：DN40-DN1200(1-1/2"~48")
公称压力：1.6Mpa-25Mpa(150LB-2500LB)
适用温度：-20℃～425℃
适用介质：水、油品、蒸汽
阀体材质：碳钢、不锈钢
连接方式：对夹法兰连接
①设计制造：APl594；AP 6D；JB/T8937
②结构长度：API594；APl60；DlN3202；JB/T8937
③压力温度：ANsIBl6.34；DlN2401；GB/T 9124；HG20604；HG20625；SH3406；JB/T74
④试验检验：AP 598；JB/T 9092
尼科对夹双瓣旋启式止回阀特性：
结构长度短，体积小、重量轻，阀瓣关闭快速，水锤压力小，水平管道或垂直管道均可使用，安装方便。

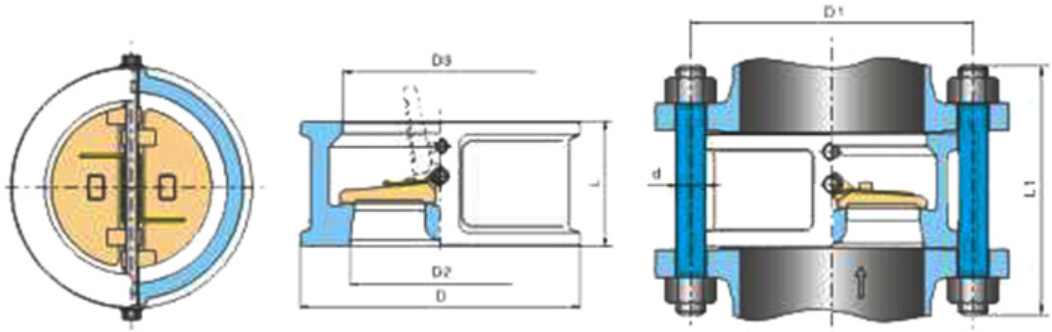

尼科对夹双瓣旋启式止回阀尺寸：
主要连接外形和尺寸 单位：mm
通径
40
50
65
80
100
125
150
200
250
300
350
400
450
500
L
60
60
67
73
73
86
98
127
146
181
184
191
203
219
尼科H76W对夹双瓣旋启式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
