尼科微阻缓闭蝶式止回阀
详情信息
尼科NIKO（中国）办事处-江苏尼科阀业有限公司提供【微阻缓闭蝶式止回阀】标准、图纸、原理、参数、认证、说明书。质量可靠,价格合理,售后优质。我们拥有专业的生产技术图纸和完整的技术服务方案,为用户提供一站式的系统解决方案。
尼科微阻缓闭蝶式止回阀概述：
尼科HH49X微阻缓闭蝶式止回阀原理为依靠尼科介质的推力作用，将两块阀瓣平稳推开；在此同时，尼科的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当尼科介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
尼科微阻缓闭蝶式止回阀参数：
公称通径：DN40-DN1200
公称压力：1.6Mpa-205Mpa
适用温度：-10℃～85℃
适用介质：水、油
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
缓闭时间：3秒-60秒
结构长度：GB/T1221-1989
试验标准：GB/T13927-1992
尼科微阻缓闭蝶式止回阀特性：
①阀体与阀盖采用垫片密封，拆卸维护方便；
②旋启式结构，能够自行灵活止回；
③旋启式结构能够使阀瓣自行调整，密封效果更好；
④可水平与垂直安装。
尼科微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。不宜用于含有固体颗粒和粘度较大的介质。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。
尼科微阻缓闭蝶式止回阀概述：
尼科HH49X微阻缓闭蝶式止回阀原理为依靠尼科介质的推力作用，将两块阀瓣平稳推开；在此同时，尼科的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当尼科介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。
止回阀的启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流。止回阀一般分为升降式、旋启式、蝶式及卧式等四种类型，通式升降式止回阀应安装于水平管路上，立式升降式止回阀和底阀一般安装在垂直管路上，并且介质自下而上流动，旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。注意：止回阀只允许介质向一个方向流动，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
尼科微阻缓闭蝶式止回阀参数：
公称通径：DN40-DN1200
公称压力：1.6Mpa-205Mpa
适用温度：-10℃～85℃
适用介质：水、油
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
缓闭时间：3秒-60秒
结构长度：GB/T1221-1989
试验标准：GB/T13927-1992
尼科微阻缓闭蝶式止回阀特性：
①阀体与阀盖采用垫片密封，拆卸维护方便；
②旋启式结构，能够自行灵活止回；
③旋启式结构能够使阀瓣自行调整，密封效果更好；
④可水平与垂直安装。

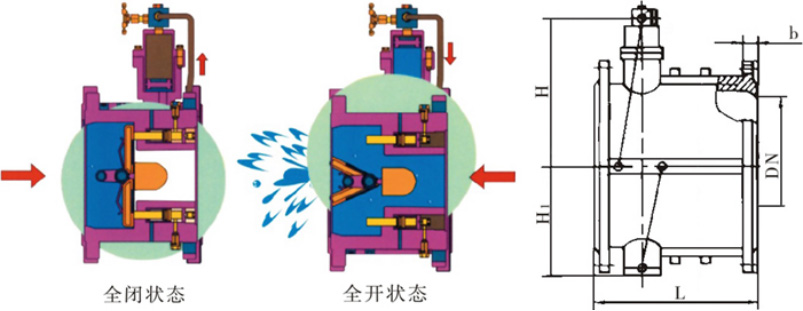

尼科微阻缓闭蝶式止回阀尺寸：
主要连接外形和尺寸 单位：mm
通径
40
50
65
80
100
125
150
200
250
300
350
400
450
500
L
140
150
170
180
190
200
210
230
250
270
290
310
330
350
尼科微阻缓闭蝶式止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。不宜用于含有固体颗粒和粘度较大的介质。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X HDH48X HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。
